Points d'aspiration

Décharge avec points d'aspiration


saugpunktaustragung

Une façon possible d'évacuer les pellets consiste à utiliser des points d'aspiration. Ceux-ci doivent être répartis au milieu de la pièce. Les pellets sont aspirés et transportés en douceur vers la chaudière via des tuyaux. Pour utiliser ce type d'évacuation, un inverseur de tuyau (3 ou 5 fois) est nécessaire. Ceux-ci sont disponibles en versions automatiques ou manuelles. Le déviateur de tuyau automatique commute indépendamment entre les points d'aspiration, tandis que celui manuel doit être actionné manuellement avec un levier. Il existe 2 modes de fonctionnement :

Fonctionnement cohérent

Le déviateur de tuyau commute entre les différents points d'aspiration et permet ainsi de vider uniformément le réservoir de granulés.

Fonctionnalité ponctuelle

Les points d'aspiration sont ici contrôlés les uns après les autres. Ce n'est que lorsqu'un point d'aspiration est complètement vidé que le suivant est utilisé jusqu'à ce que l'entrepôt soit vidé.

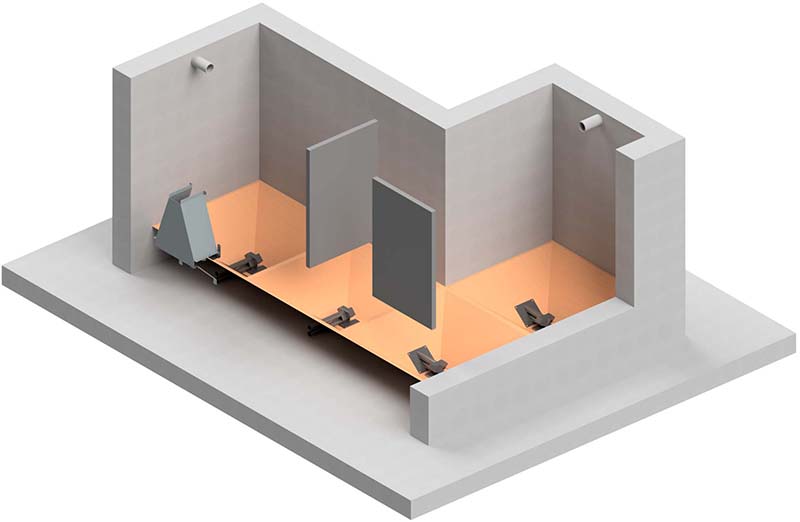

Sol incliné 45°

Lors du déchargement par points d'aspiration, il est recommandé d'installer un sol en pente dans le local de stockage. Celui-ci doit être à un angle de 45° pour garantir que les pellets glissent en toute sécurité. Grâce au fond en pente, le stockage à pellets peut être complètement vidé.


Un local de stockage avec un sol en pente nécessite des points d'aspiration spéciaux nécessaires à ce type de stockage.

schrägboden

De plus amples informations peuvent être trouvées dans notre dossier de planification Zone de téléchargement.
